Paramadairean toraidh
|
PARAMAID |
LUACHMHOR GHAIDHEALACH |
COMHRADH |
||
|
1.8V |
2.5V |
3.3V |
||
|
Raon tricead |
15-250MHz |
15-250MHz |
1.5-250MHz |
-- |
|
Seasmhachd tricead |
±20ppm /±25ppm/±30ppm /±50ppm |
Faic an nota gu h-ìosal |
||
|
Raon teòthachd obrachaidh |
-10 gu +60 ceum / -20 gu +70 ceum / -40 gu +85 ceum |
Roghainnean rim faighinn |
||
|
A 'fàs nas sine a' chiad bhliadhna |
±3.0ppm |
@+25 ceum |
||
|
Raon tarraing tricead |
± 50ppm ~ + ± 250 ppm |
A rèir tricead |
||
|
Solar gnàthach |
--- |
--- |
10mA |
1.5~15MHz @15pF |
|
40mA |
50mA |
20 ~ 30mA |
Nas motha na no co-ionann ri 15 ~ 80MHz @ 15pF |
|
|
70mA |
80mA |
40 ~ 90mA |
Nas motha na no co-ionann ri 80MHz @15pF |
|
|
Cruth tonn toraidh agus luchd |
LVCMOS 15pF |
30pF roghainneil |
||
|
Ìre bholtachd toraidh HIGH |
1.62V |
2.25V |
2.97V |
Co-dhiù |
|
Ìre bholtachd toraidh LOW |
0.18V |
0.25V |
0.33v |
As àirde |
|
Amannan èirigh is tuiteam |
4ns |
4ns |
5ns |
1-50MHz @10-90% de Vcc |
|
2ns |
2ns |
3ns |
Nas motha na no co-ionann ri 50MHz @10-90% de Vcc |
|
|
Co-chothromachd (cearcall dleastanais) |
40 ~ 60% no 45-55% |
@ 50%Vcc |
||
|
RMS jitter ìre |
<1ps |
12kHz Nas lugha na no co-ionann ri Fj Nas lugha na no co-ionann ri 20MHZ |
||
|
Thoir an aire:Tha seasmhachd a’ toirt a-steach claonaidhean tricead aig +25 ceum, thairis air raon teòthachd, mar thoradh air atharrachaidhean bholtachd solair, atharrachaidhean luchd toraidh, clisgeadh agus crith. |
||||
Feartan toraidh
■ Meudan beaga 5.0x3.2x1.1mm le 4 padaichean solder
■ Seasmhachd teann thairis air raon teòthachd
■ Tha gnìomh smachd bholtachd a’ ceadachadh dìoladh fulangas
■ Gèilleadh ri RoHS, LEAD-ANASGAIDH, HALOGEN-ANASGAIDH agus gèilleadh ri REACH
Iarrtasan

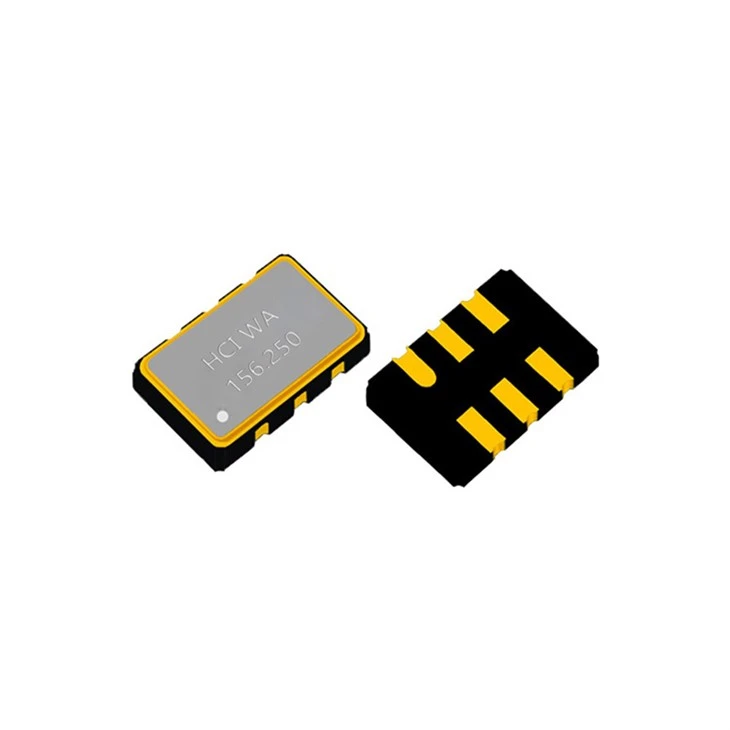

- Tha an t-sreath Oscillator VCXO High Frequency VCXO 5032 VC53H6 air a dhealbhadh airson raon farsaing de thagraidhean a’ toirt a-steach WiMAX / WLAN / Ethernet, DSL / VoIP, modem càball, seata-bogsa mullach / HDTV agus WiMAX / WLAN / Ethernet.
Buannachdan toraidh
Co-fhreagarrachd farsaing bholtaids
A’ toirt taic do chur-a-steach ioma-bholtaid 1.8V/2.5V/3.3V, a’ coinneachadh ri riatanasan cumhachd airson innealan freumhaichte, so-ghiùlain agus gnìomhachais.
Configuration tricead sùbailte
A’ tabhann raon tricead farsaing de 15–250MHz (a’ leudachadh gu 1.5–250MHz aig 3.3V) le eallach toraidh roghainneil 15pF àbhaisteach / 30pF (pròiseas LVC MOS). A’ cur às don fheum air cuairtean maidsidh taobh a-muigh agus a’ dèanamh cinnteach à co-chòrdalachd fuaigheil le diofar eadar-aghaidh chip.
teisteanas
Tha an t-sreath Oscillator VCXO High Frequency VCXO 5032 VC53H6 a’ gèilleadh ri RoHS agus REACH, luaidhe -saor agus halogen-saor, agus chan eil PFOS/PFOA anns na pàirtean.
Ceistean Cumanta
Q1: Dè na stuthan co-cheangailte ri sreath àrd tricead VCXO oscillator 5032 VC53H6 Suzhou Hangjing?
A: Am measg nan toraidhean co-cheangailte tha: V153H-25.000K33DTJ, V153H-27.000G33DTJ, V153H-80.000J33DTJ ... gheibh thu iad tro Digikey.hk no Digikey.us.
Q2: Dè an SPQ airson Hangjing sreath VC53H6?
A: Tha SPQ 1000pcs / Ruidhle.
